W5500以太网模块/TCP IP/STM32单片机/SPI接口

  • 价格:面议

产品介绍

    淘宝购买链接:https://item.taobao.com/item.htm?spm=a1z10.5-c-s.w4002-18502513803.14.4880621exyCNbu&id=695370743179

    0、定制
        我公司可根据客户需求定制智能垃圾分类以及各类工业控制板,批量采购以及产品定制联系电话:15715708029

    1、资料下载链接

    www.crjznjs.cn

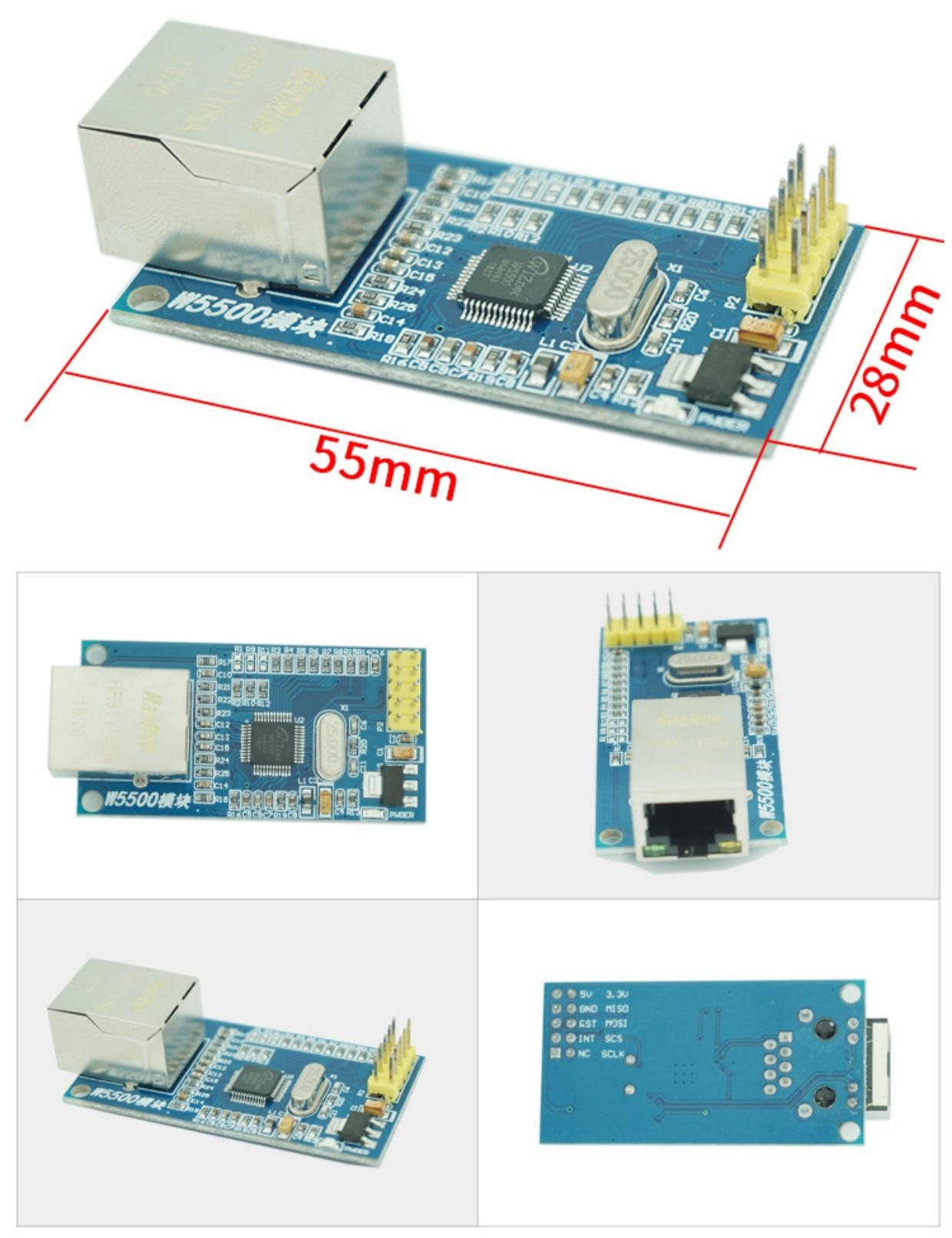

    2、产品展示


    3、功能简介
    W5500模块是按工业级标准设计的一款集成了全硬件TCP/IP协议栈的以太网模块,上面集成了一颗以太网芯片W5500,使得该模块具备了W5500芯片的特点:
    1、全硬件TCP/IP协议栈:支持TCP,UDP,ICMP,IPv4,ARP,IGMP,PPPoE协议;硬件协议栈不受网络攻击,安全稳定;
    2、8个独立的硬件Socket,各路通信互不影响;
    3、32bytes片上缓存供TCP/IP包处理;
    4、集成802.3以太网MAC;
    5、集成10BaseT / 100Base-T以太网PHY;
    6、主机接口:SPI高速串行外设接口(最高80Mhz);
    7、低功耗,工作温度40°℃左右;
    8、支持嵌入式操作系统: Linux & RTOS;
    9、支持掉电模式& UDP网络唤醒;
    10、工作电压3.3V, 1/O5V耐压;
    11、支持自动协商(全/半双工, 10M/100M);
    12、不支持自动极性转换W5500模块无需编写以太网底层代码,只需要一些简单的Socket编程就能实现以太网应用,我们为用户提供W5500模块配套原理图,W5500封装库,STM32程序例程,W5500芯片资料,以及提示软件等。
    13、此模块适用于店铺内型号为CA-28I20O-6AD2DA-(E)的产品
    14、引脚定义
