称重模块/1路称重3路X输入3路Y输出模块/以太网/4G/RS485/CAN

产品介绍

淘宝购买链接：https://item.taobao.com/item.htm?spm=a1z10.5-c-s.w4002-18502513803.14.43bd58fddzLz7t&id=682372639049

CA-3I3O-1WT-C4

0、定制
    我公司可根据客户需求定制智能垃圾分类以及各类工业控制板，批量采购以及产品定制联系电话：15715708029

1、资料下载链接
      http://www.crjznjs.cn/forum.php?mod=viewthread&tid=6&extra=page%3D1

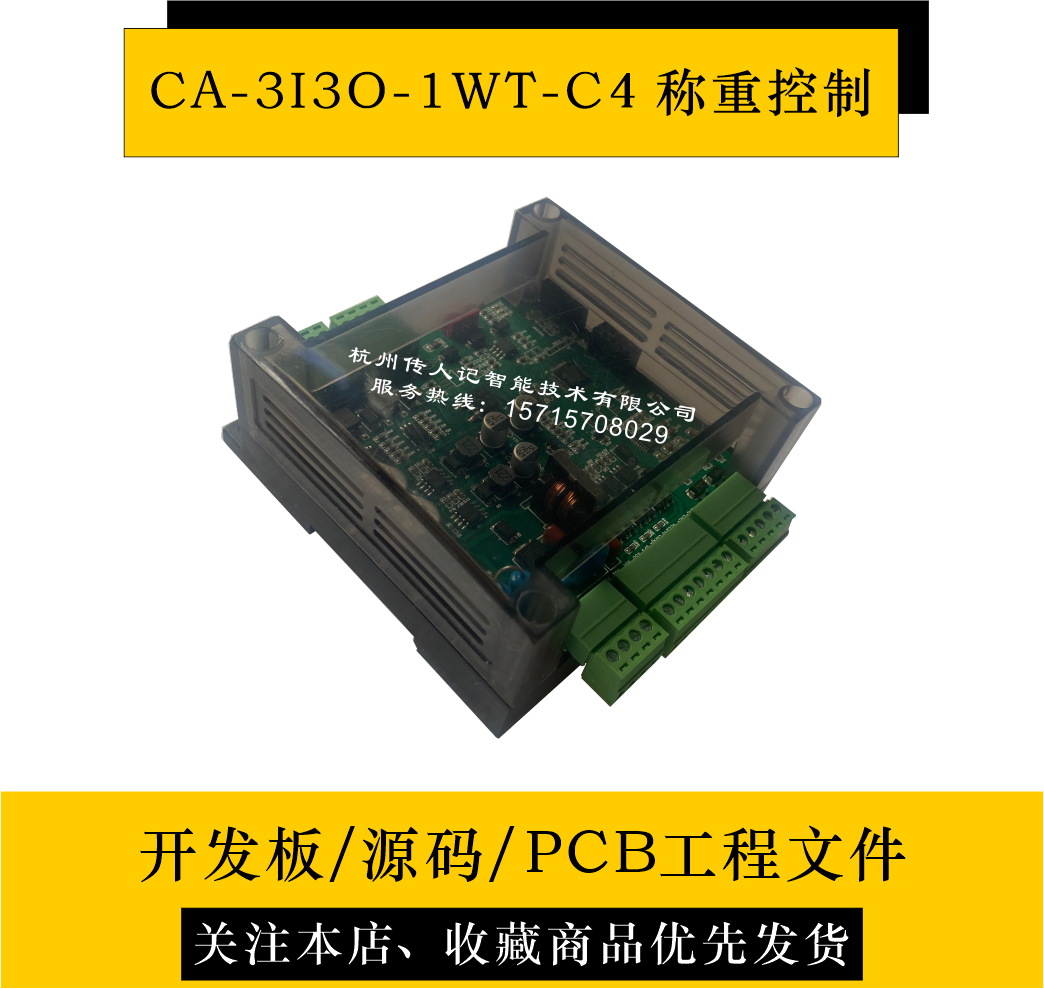

2、产品展示







3、功能简介
3.1、电源输入：  DC24V±20%，有防接反电路及自恢复保险电路；
3.2、工作温度：  -30℃~75℃；
3.3、称重：1路，24位精度，万分之五；
3.4、X输入：3路，光电隔离，NPN /PNP型，可根据用户需求接入；
3.5、Y输出：3路，光电隔离，晶体管，负载3A；
3.6、RS485通讯：1路，带ESD保护，支持编程口协议或者Modbus RTU协议，通过寄存器可配置；
3.7、CAN通讯：1路（选配）,带ESD保护，用于扩展，共享寄存器方式，自定义协议；
3.8、外接SPI接口：1路，可选配以太网通讯，支持Modbus TCP协议；
3.9、UART：1路，TTL电平：
3.9.1、可选配蓝牙通讯，可用于称重校准或者APP获取重量、状态等数据；
3.9.2、可选配4G通讯，上传数据至 传人记设备云管理平台或者阿里云物联网平台，或者对接用户自建的云平台（收费）；
3.10、接口端子：采用慈溪日精3.5间距插拔端子,保证信号接触良好并且具有高强度、耐高低温、抗老化等特性。


4、接线图
