称重可编程控制器/4路称重/12路X输入/12路继电器Y输出/以太网

产品介绍

淘宝购买链接：https://item.taobao.com/item.htm?spm=a1z10.3-c-s.w4002-18502513798.32.281326c5RwoSrN&id=699065462867

CA-12I12OR-4WT-2AD2DA-EC4

0、定制
    我公司可根据客户需求定制智能垃圾分类以及各类工业控制板，批量采购以及产品定制联系电话：15715708029

1、资料下载链接
      http://www.crjznjs.cn/forum.php?mod=viewthread&tid=6&extra=page%3D1

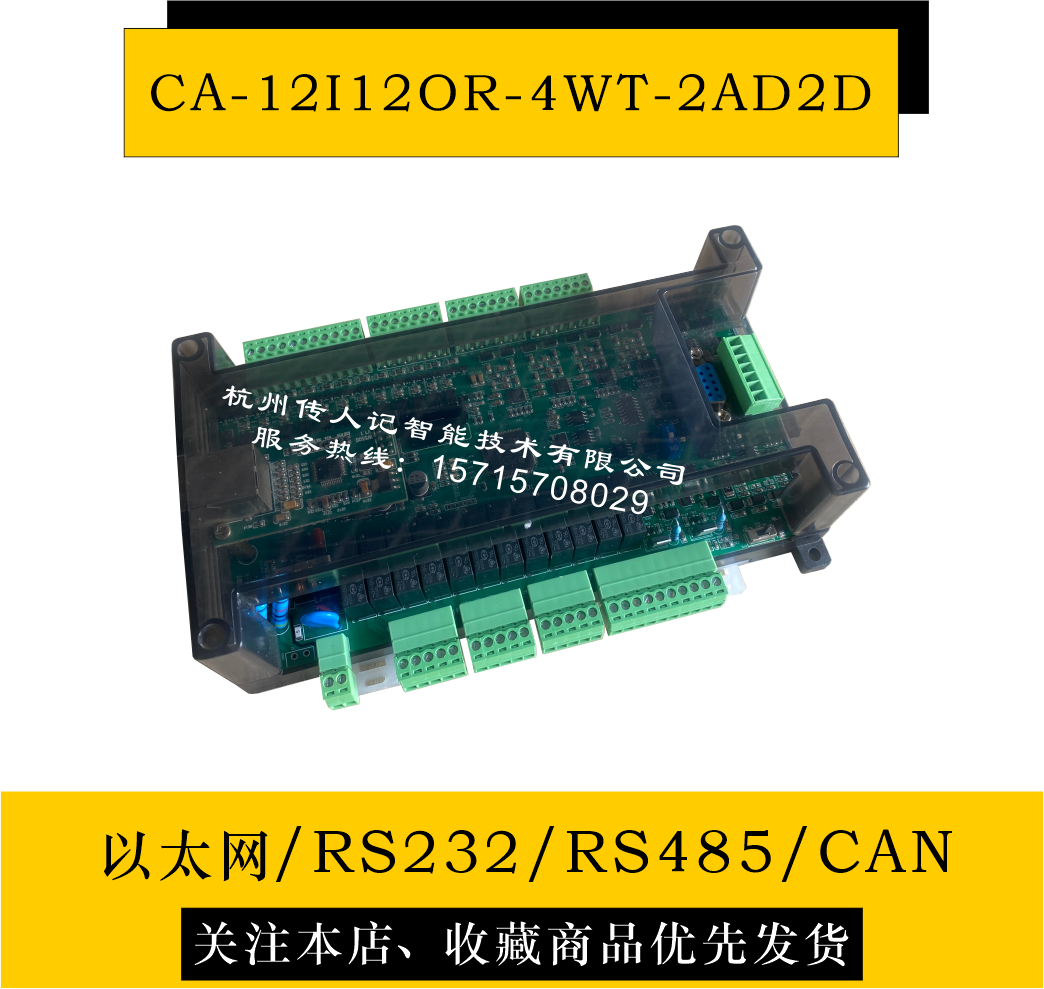

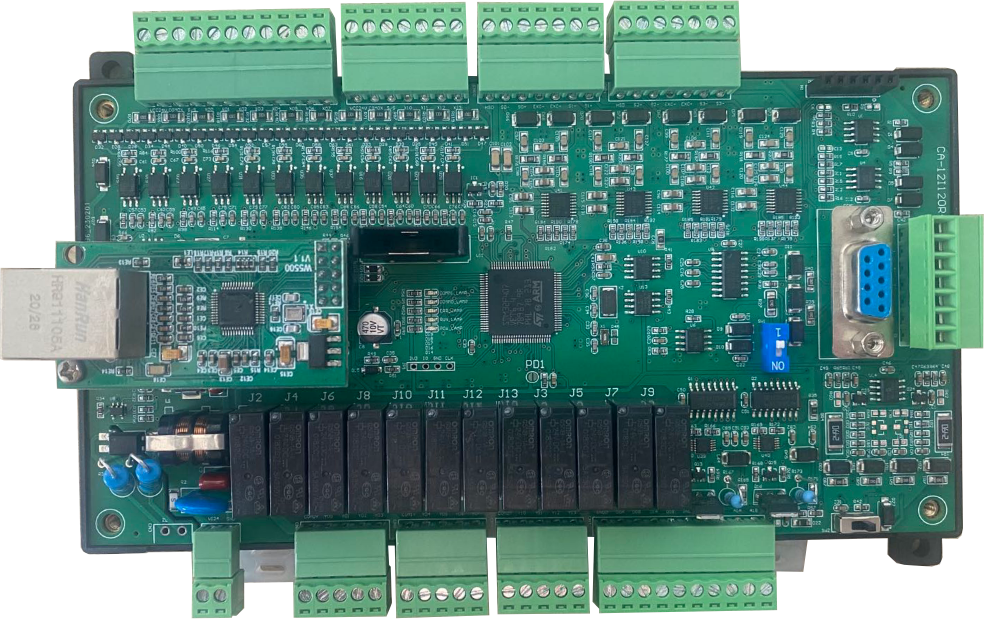

2、产品展示












3、功能简介
3.1、电源输入：DC24V±20%，有防接反电路及自恢复保险电路；
3.2、工作温度：  -30℃~75℃；
3.3、内核：兼容FX3U、16000步；
3.4、称重：4路，24位，万分之五精度；
3.5、模拟量输入：2路（选配），12位，出厂默认0-10V，可定制0~20mA，PT100、热电偶【K型、S型、J型、E型】、NTC等；
3.6、模拟量输出：2路（选配），12位，出厂默认0-10V，可定制0~20mA；
3.7、X输入：12路，光电隔离，NPN /PNP型，可选择对应端子接入信号；
3.8、Y输出：12路，继电器无源输出，负载5A；
3.9、RS232：1路，带ESD保护，支持编程口协议；
3.10、RS485：2路，带ESD保护，支持编程口协议或者Modbus RTU协议，通过寄存器可配置；
3.11、CAN通讯：1路（选配），带ESD保护，用共享寄存器方式扩展，自定义协议；
3.12、外接SPI接口：1路（选配），可选配W5500模块实现以太网通讯，可以下载梯形、支持Modbus TCP协议、MC协议；
3.13、寄存器操作：梯形图上使用FROM或者TO指令进行读写操作，可下载样例梯形图；
3.14、UART： 1路，TTL电平
3.14.1、可选配蓝牙通讯，可用于称重校准或者APP获取重量、状态等数据；
3.14.2、可选配4G通讯，上传数据至 传人记设备云管理平台或者阿里云物联网平台，或者对接到用户自建的云平台（收费）；
3.15、接口端子：采用慈溪日精3.5间距插拔端子,保证信号接触良好并且具有高强度、耐高低温、抗老化等特性。

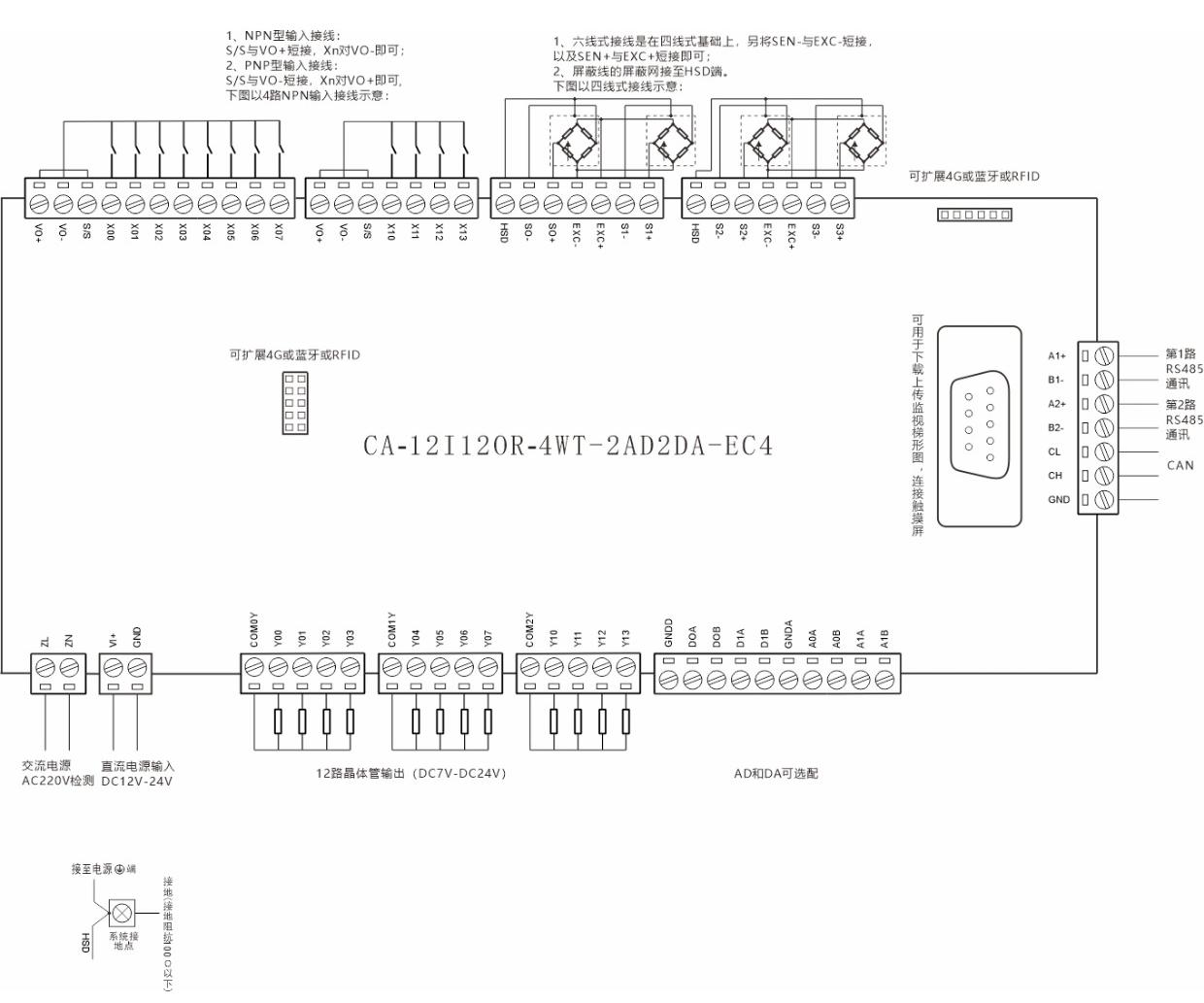

4、接线图
